| 起源の場所: | 中国 |
|---|---|
| ブランド名: | SANNI |
| モデル番号: | RS10120 |
| 最小注文数量: | 2000PCS |
| 価格: | USD0.3~0.6/PC |
| パッケージの詳細: | 1000または2000PCS/BOX |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 30000pcs/month |
| モデルいいえ。: | RS10120 | 商標: | SANNI |
|---|---|---|---|
| 構造: | ねじすね | 材料: | 金属及びプラスチック |
| 操作: | ノブ | サンプル: | 貨物が付いている試供品は船積みを集める |
| ハイライト: | 横の電子ロータリー スイッチ,電子ロータリー スイッチ20の止め金,電子密封されたロータリー スイッチ |
||

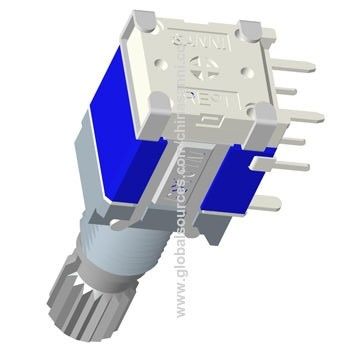

ロータリー スイッチの記述
ロータリー スイッチは回転によって作動するスイッチである。これらは頻繁に多数の受け入れの頻度または「チャネル」が付いている3速度ファンかCBのラジオのような2つ以上の位置が必要なとき選ばれる。
ロータリー スイッチの適用
Rotaryスイッチはチャンネル・セレクタとして使用された 信号多の電気メートル装置およびバンド セレクターの受信機、また範囲のセレクター-バンド ラジオ、 等….
回転式電位差計の特徴
迎合的なRoHS
シールのタイプ
いろいろなスイッチ機能の選択
ギヤゆとり
横のタイプ
ロータリー スイッチの指定
| 1.Electrical特徴 | |
| 評価（最高の。）/（min.） （抵抗負荷） | 0.1A 16V DC/50uA 3V DC |
| 絶縁抵抗 | 100MΩ min. 100V DC |
| 接触抵抗（最初/動作寿命後に） | 100mΩmax. |
| 電圧証拠 | 1分の100V AC |
| 2.Mechanical特徴 | |
| 入射角 | RS101:30o±3o |
| 総回転角度 | N=30o N=2/3/4/5/6 N:ギヤ |
| RS101:360o | |
| Totationalのトルク | 40±15mN.m |
| シャフトのプッシュ プル強さ | 分:8Kgf |
| 回転ストッパーstrengh | 分:5Kgf |
| シャフトの動揺 | 最高:0.6*L/20mm PP |
| 末端の強さ | 1分の5N |
| 耐久性 | |
| 負荷のない動作寿命 | 10,000の周期100mΩ最高 |
| 負荷負荷との動作寿命:評価として | 10,000の周期150mΩ最高 |
| 4.Environmental性能 | |
| 実用温度範囲 | -10 +85oCへのoc |
| 保管温度の範囲 | -40 +85oCへのoc |
| 5.Welding熱参照 | |
| 手動にはんだ付けすること | 350oC±10oC/3+1S |
| 波のはんだ付けすること | 260oC±5oC/10±1S |
| 退潮はんだ付けすること | データ用紙の温度の配分を見なさい |
