| 起源の場所: | 中国 |
|---|---|
| ブランド名: | SANNI |
| モデル番号: | RCA01-001 |
| 最小注文数量: | 1000PCS |
| 価格: | USD0.3~0.6/PC |
| パッケージの詳細: | 1000PCS/BOX |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 50000pcs/month |
| モデルいいえ。: | RCA01-001 | 表面処理: | 金張り |
|---|---|---|---|
| 商標: | SANNI | インターフェイスの種類: | プラグ |
| 性: | 女性 | 適用: | UHFの自動車、アンプ |
| ハイライト: | RCAのメス コネクタの金張り,UHF RCAのメス コネクタ,アンプ女性RCAのコネクター |
||

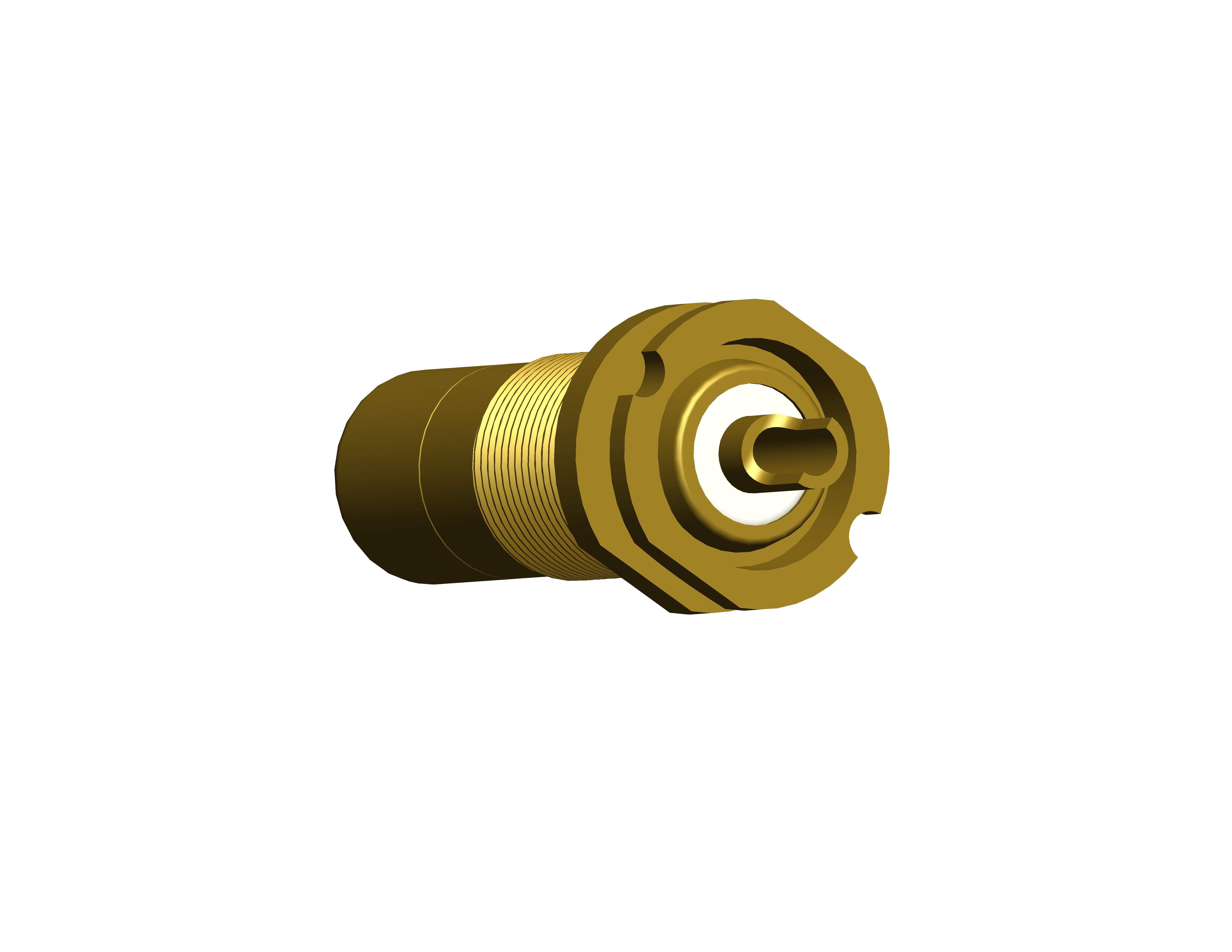

RCA01-001 RCAのメス コネクタの単一ユニットRCAメスのジャック
製品の説明
RCAのコネクターは一般的な電気コネクタ可聴周波および映像信号を送信するためにである。名前RCAは30年代の設計をもたらしたアメリカのRadio Corporationから来る。コネクターの男性そして女性のソケットはRCAのプラグおよびRCAのジャッキ呼ばれる。それはまたRCAのフォノ コネクタかフォノ コネクタ呼ばれる。
迎合的なRoHS
絶縁体
よい接触の性能
低いNoize
カラー コードの選択:
女性RCAジャックは頻繁にコンポジット映像信号のために色分けされ、黄色、右の可聴周波チャネルのために赤く、そしてステレオの音声の左チャネルのために白くまたは黒い。
| 合成のアナログのビデオ | 合成 | 黄色 |
| アナログの音声 | 4つのコネクターのテープ・ケーブル去られて/モノラル（記録） | 白い |
| 4つのコネクターのテープ・ケーブル右（記録） | 赤い | |
| 4つのコネクターのテープ・ケーブル左テープ（演劇） | 黒い | |
| 4つのコネクターのテープ・ケーブル右のテープ（演劇） | 黄色 | |
| 中心 | 緑 | |
| 左の環境 | 青 | |
| 右の環境 | 灰色 | |
| 残環境 | ブラウン | |
| 右の背部環境 | タン | |
| サブウーファー | 紫色 | |
| デジタル音声 | S/PDIF | オレンジ |
| 構成のアナログのビデオ（YPBPR） | Y | 緑 |
| PB/CB | 青 | |
| PR/CR | 赤い | |
| 構成のアナログvideo/VGA （RGB/HV） | R | 赤い |
| G | 緑 | |
| B | 青 | |
| H （横の同時性） /S （合成の同時性） | 黄色 | |
| V （垂直同期） | 白い |
製品仕様書:
| 1.Electrical特徴 | |
| 電力定格 | 30V/DC.1.0A. |
| 接触抵抗 | 最高30mΩ。 |
| 絶縁抵抗 | 100MQ Min。 |
| 誘電性のwithtanding電圧 | 1分後の500V AC RMS |
| 2.Mechanical特徴 | |
| 挿入力 | 最高30N |
| 力を撤回しなさい | 8N Min。 |
| 中心の接触のための力を撤回しなさい | 5N分（OD=3.2±0.05mm、Length=14士0.20mmのゲージのプラグを使用しなさい） |
| ターミナルのための力の抗 | 5秒のための引っ張られた方向の30N最高の応用 |
| 3.Durability性能 | |
| 生命テスト | 1,500の周期最少。 |
| 4.Environmental性能 | |
| Temperatrueの範囲 | -40℃への+70℃ |
| 塩スプレー | 24時間 |
