| 起源の場所: | 中国 |
|---|---|
| ブランド名: | SANNI |
| 証明: | ISO9001:2015 |

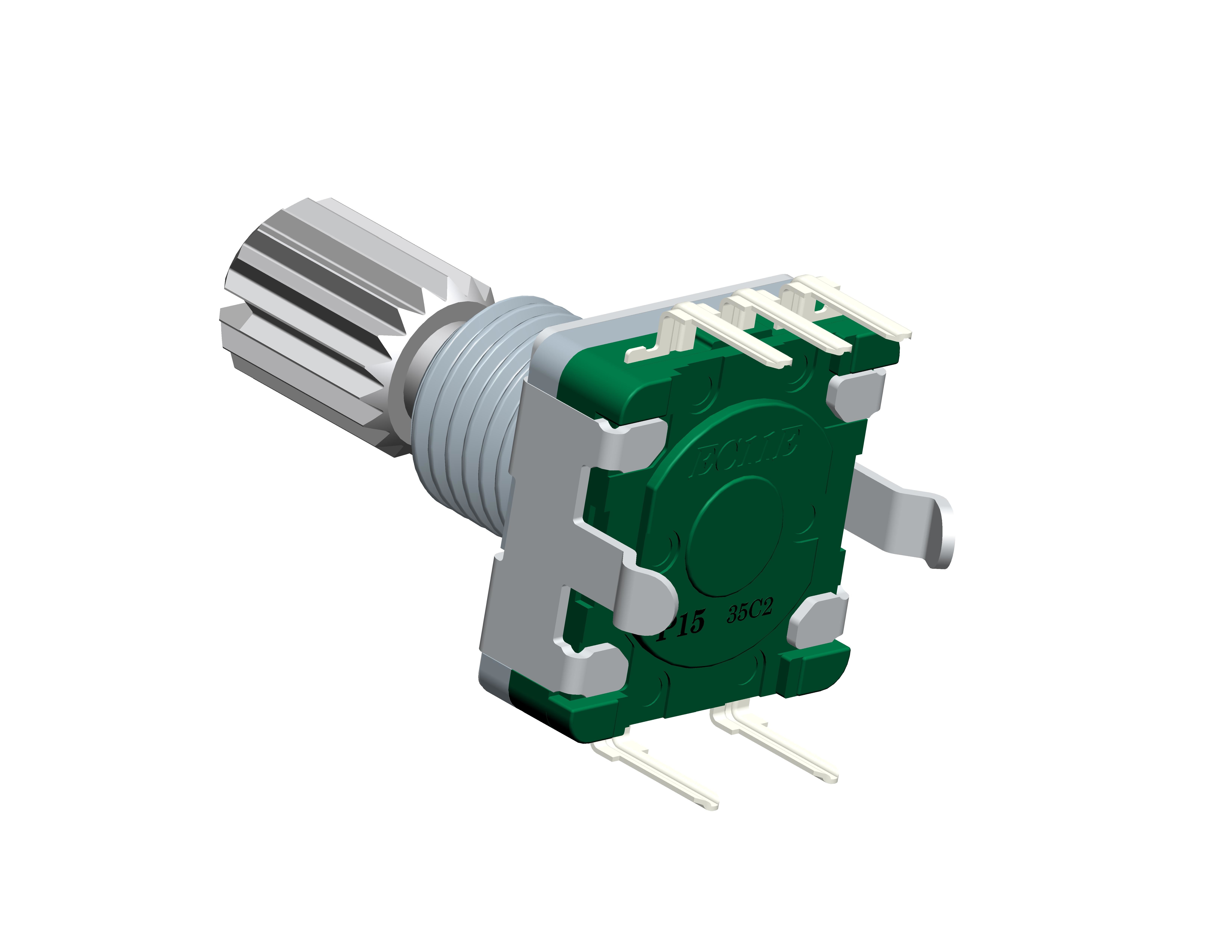

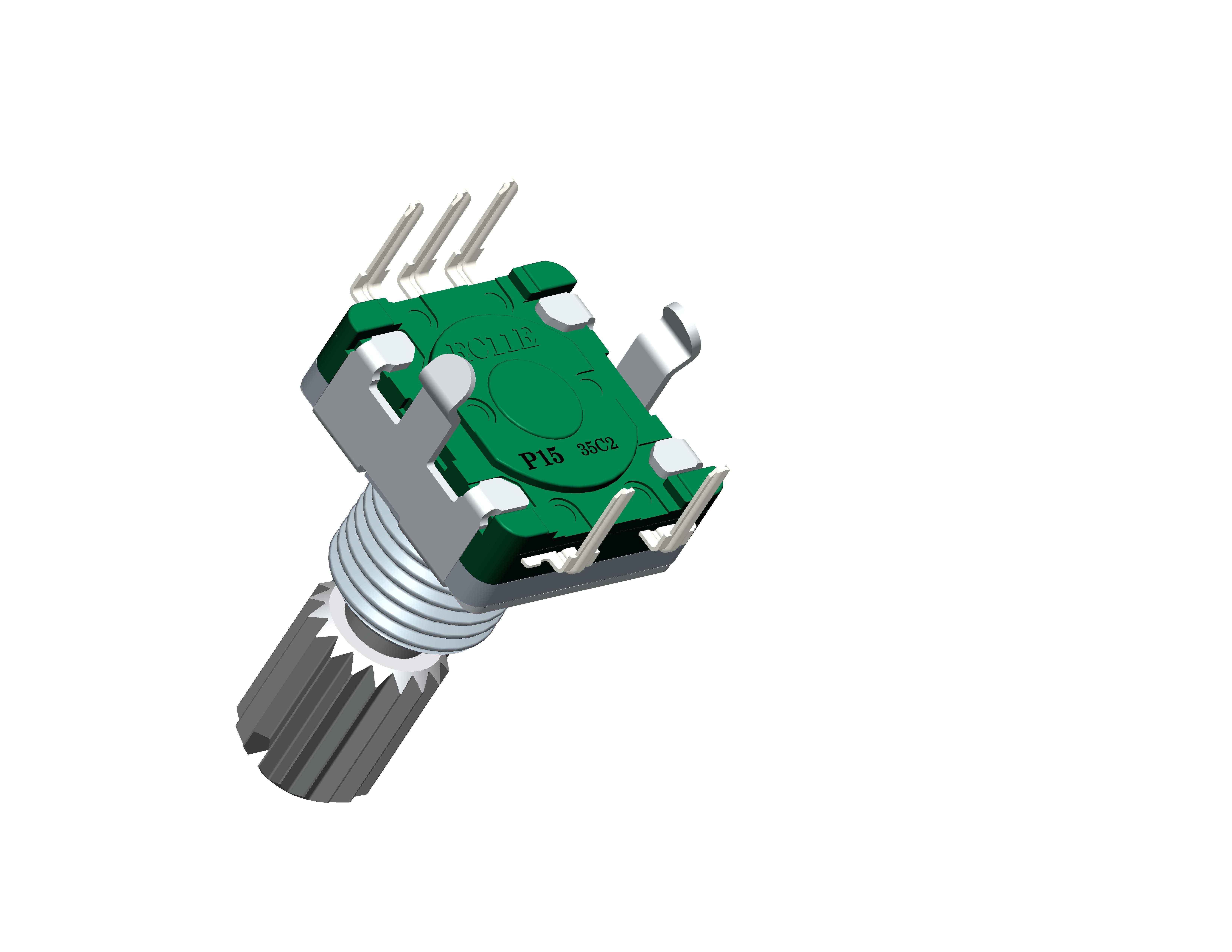

| モデル番号: | EC11EB2L-KBP15 |
| 最小注文数量: | 2000pcs |
| 価格: | USD0.3~0.5 per pc |
| パッケージの詳細: | 2000pcs/box |
| 受渡し時間: | 25仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 30000pcs/month |
| タイプ: | 回転式エンコーダー | 設置形態: | 縦の台紙 |
|---|---|---|---|
| スイッチ タイプ: | 押し | 利用できるPaules: | 15P |
| スイッチ旅行: | 1.5mm | 働き主義: | 増加 |
| 指定: | 11mm | ||
| ハイライト: | 押すスイッチ デジタルインクリメンタルエンコーダー,1.5mmトラベルデジタルインクリメンタルエンコーダー,デジタル回転式増加エンコーダー |
||
説明
インクリメンタル エンコーダは、デバイスの移動に応じてパルスを発する 2 つの出力信号 A と B を持つ線形または回転電気機械デバイスです。A 信号と B 信号は一緒になって、動きの発生と方向を示します。多くのインクリメンタル エンコーダには、通常、エンコーダが特定の基準位置にあることを示すインデックスまたは Z を指定する追加の出力信号があります。さらに、一部のエンコーダは、ベアリングの故障やセンサーの故障などの内部障害状態を示すステータス出力 (通常はアラームを指定) を提供します。
仕様
| 特徴： | |
| 制御部の向き | 垂直 |
| アクチュエータ構成 | フラット |
| アクチュエータの長さ | 20mm |
| 戻り止めの数 | 30 |
| パルス数 | 15 |
| プッシュオンスイッチ | と |
| プッシュオンスイッチの移動量 | 1.5mm |
| 寸法 | 11mmサイズ |
| 使用温度範囲 | -40℃ ～ +85℃ |
| 電気的性能 | |
| 出力信号 | 2 相 A および B |
| 評価 | 10mA 5V DC |
| 絶縁抵抗 | 100MΩ以上DC250V |
| 最大/最小動作電流（抵抗負荷） | 10mA/1mA |
| 耐電圧 | AC300V 1分間またはAC360V 2秒 |
| 機械的性能 | |
| プッシュプル強度 | 100N |
| ディテントトルク | 10±7mN・m |
| 耐久性 | |
| 寿命 | 15,000サイクル |
| プッシュオンスイッチ仕様 | |
| 接点配置 | 単極単投（プッシュオン） |
| 旅行 | 0.5±0.5mm |
| 操作力 | 4±2N |
| 評価 | 0.1A 5V DC (最小定格 500μA 5V DC) |
| 接触抵抗（初期性能・寿命後） | 100mΩ以下/200mΩ以下 |
| 寿命 | 20,000回 |
応用
インクリメンタルエンコーダは主に測定に使用されます。回転方向、角度、速度、加速度など。機械、CNC工作機械、サーボモーター、エレベーター、繊維機械、流量計、 冶金機械、射出成形機械、印刷および包装機械、その他の産業オートメーションの測定および制御分野。
私たちの利点
1. 9つの自動化生産ライン、100人以上の経験豊富な労働者がより高精度の製品を製造します。
2。ODM/OEMカスタマイズサービスをサポートします。お客様がアイデアを迅速に量産ソリューションに落とし込み、プロトタイプの設計、開発、検証を完了できるように支援します。
3.研究開発部門には10人以上の専任で経験豊富なエンジニアとデザイナーがいます。
4.製品の品質を保証するための専門の試験機器とチーム。
よくある質問
• Q: カスタマイズは受け付けますか?
• A: はい、カスタマイズは可能です。弊社の営業スタッフにご相談ください。
• Q: サンプルを入手できますか?
• A: はい、テスト用の無料サンプルをご提供できます。無料でお問い合わせいただき、必要な製品をお知らせください。
• Q: 技術的な問題についてサポートしてもらえますか?
• A: はい、当社は電子ポテンショメータ業界で 10 年以上の研究開発を行ってきました。購入プロセスで技術的なサポートが必要な場合は、お気軽にお問い合わせください。
